Vad är stick-slip-effekten?

Plötsliga ryck, vibrationer eller tjutande ljud vid svängning är vanliga problem för grävmaskinister, kranförare, truckförare och plattformsoperatörer. Dessa symptom beror ofta på den s.k. stick-slip-effekten – en ryckig rörelse som uppstår i roterande leder när friktionen varierar.

Stick-slip-effekten uppkommer när två ytor glider mot varandra under varierande friktion. Rörelsen sker ryckvis med omväxlande fastlåsning (“stick”) och glid (“slip”). Detta förekommer ofta i maskiner där den statiska friktionen är högre än den dynamiska. Systemet “hugger fast” tills vridmomentet övervinner friktionen och rörelsen släpper tvärt, vilket ger en oönskad ryckighet.

I stora roterande maskiner uppstår detta p.g.a. systemens elasticitet och drivningens utformning. Exempelvis kan en snäckväxel med låg verkningsgrad eller felaktig smörjning orsaka stick-slip. Det är i grunden ett friktionsproblem som förvärras av brister i design eller tillverkning.

Konsekvenser för maskin och operatör

Stick-slip ger flera negativa effekter:

  • Ryckiga rörelser skapar chocklaster, som ökar slitaget på lager, kugghjul och infästningar, vilket minskar livslängden.
  • Problemet leder till stillestånd, felsökning och produktionsbortfall.
  • Maskinen blir svårare att manövrera precist, vilket utgör en säkerhetsrisk, t.ex. när en last pendlar vid ryckig rörelse.

Tekniska lösningar på problemet

Problemet kan tekniskt motverkas:

  • Rätt smörjning minskar skillnaden mellan statisk och dynamisk friktion.
  • Smart snäckväxel med dubbla gängor ger högre verkningsgrad och mjukare rörelse.
  • Styv och exakt monterad struktur minskar oönskad elasticitet.

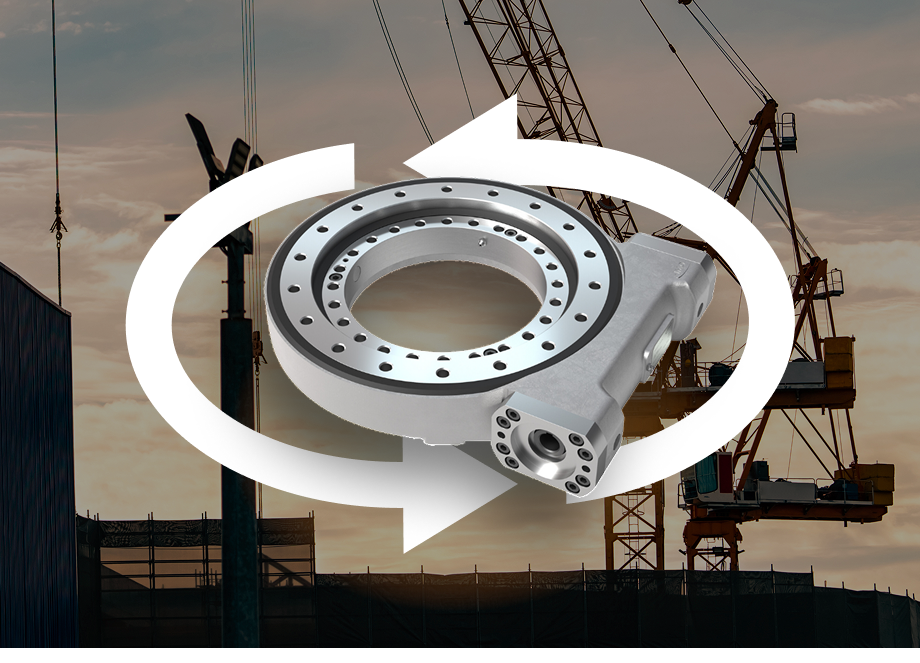

Fördelar med högkvalitativ Slew Drive

Den mest effektiva lösningen är ofta att byta till en högkvalitativ Slew Drive. Bengtssons Maskin erbjuder sådana enheter, tillverkade i samarbete med IMO GmBh.

Dessa utmärks av:

  • Hög lastkapacitet och momentstyrka
  • Effektiv snäckväxeldesign med hög verkningsgrad
  • Sluten konstruktion med anpassad smörjning
  • Hårdade material i snäcka och lager

Sammanfattningsvis

Resultatet är mjuk, preciserad och säker rotation utan stick-slip, även under hård belastning. Operatören får bättre kontroll och utrustningen får längre livslängd med minskat underhåll.

Genom att satsa på tekniska lösningar vid källan går det att eliminera problemet. Kontakta oss på Bengtssons Maskin för rådgivning och rätt Slew Drive-lösning för ert behov.
