Mer kraft. Mindre vikt. Fler alternativ.

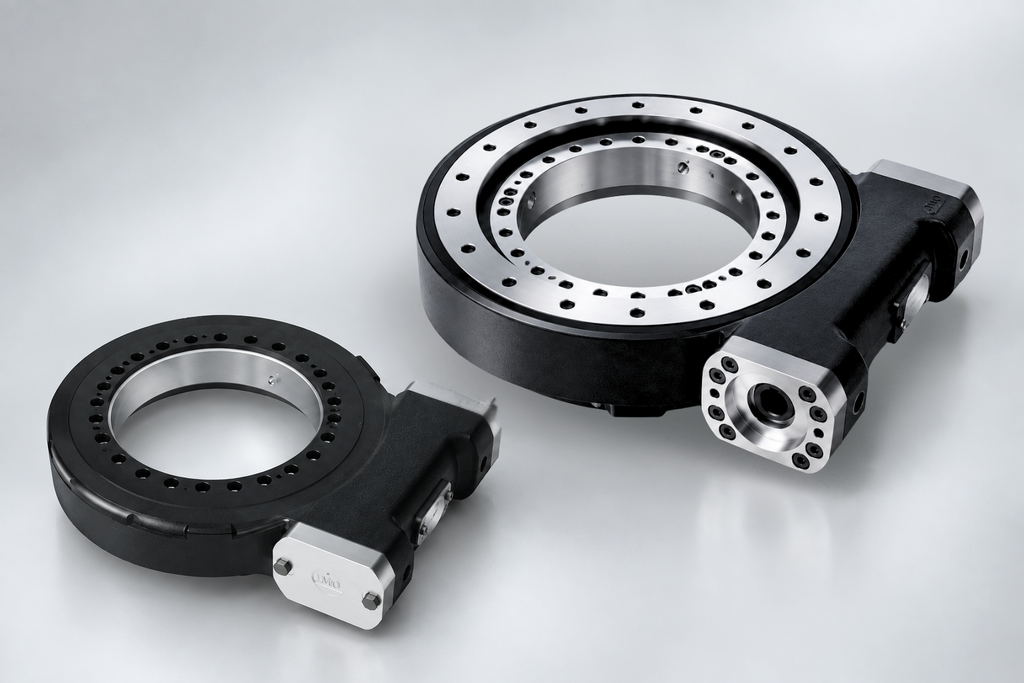

WD-E Alu Line från vår tyska leverantör IMO är en etablerad serie slew drives med aluminiumhus, utvecklad för applikationer där hög kapacitet, låg vikt och kompakt konstruktion är viktiga faktorer. Nu utökas serien med fler storlekar och utföranden, vilket ger ännu större flexibilitet vid dimensionering och konstruktion.
Fler storlekar – större flexibilitet
Med den utökade WD-E Alu Line-serien blir det enklare att hitta en slew drive som passar både applikationens prestandakrav och tillgängligt installationsutrymme.
I serien finns bland annat:
- WD-E 0176 – upp till 7 800 Nm
- WD-E 0223 – upp till 9 500 Nm
- WD-E 0276 – upp till 12 905 Nm
- WD-E 0343 – upp till 13 000 Nm
- WD-E 0376 – upp till 15 606 Nm
- WD-E 0419 – upp till 16 000 Nm
Beroende på modell finns både one-start och dual-start, med olika utväxlingar och egenskaper.
Aluminiumkonstruktion med hög kapacitet

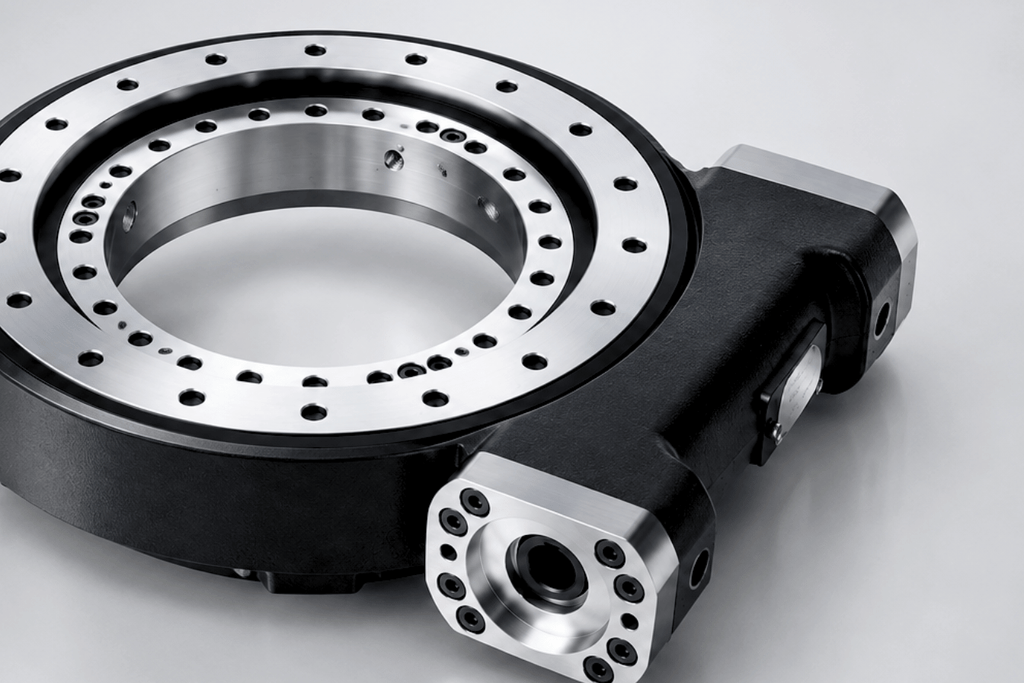

En av de stora fördelarna med WD-E Alu Line är aluminiumhuset, som bidrar till en låg vikt samtidigt som drivningen är dimensionerad för höga moment och belastningar.
Exempelvis väger WD-E 0276 endast 44 kg utan motor och klarar ett maximalt moment på 12 905 Nm. WD-E 0376 väger 56 kg och har ett maximalt moment på 15 606 Nm. Det gör serien intressant för maskinkonstruktioner där varje kilo och varje millimeter installationsutrymme kan ha betydelse.
Möjlighet att gå ner i storlek
Den utökade serien ger också fler möjligheter att optimera själva konstruktionen. Exempelvis kan en WD-E Alu Line ersätta en större standardmodell. I exemplet jämförs WD-E 0276 med WD-L 0343, där den mindre WD-E-modellen kan ge jämförbar lastkapacitet samtidigt som installationsutrymmet och vikten reduceras.
Det kan innebära:
- lägre komponentvikt
- mindre installationsutrymme
- större konstruktionsfrihet
- möjlighet att optimera den totala maskinkonstruktionen
Flera utföranden för olika behov
WD-E Alu Line finns med olika utföranden, bland annat one-start och dual-start. One-start-versionen är självstoppande enligt IMO specifikationer, medan dual-start ger andra prestandaegenskaper. Motor kan dessutom monteras på båda sidor på de aktuella modellerna, vilket ger större flexibilitet vid integration i maskinen.
En slew drive för moderna maskinkonstruktioner
WD-E Alu Line är utvecklad med fokus på hög prestanda i ett kompakt och viktoptimerat format. Drivningarna har utvecklats utifrån kundkrav och konstruerats med hjälp av FEM-beräkningar samt testats på provbänk.
Med fler storlekar och utföranden blir serien ännu mer flexibel – oavsett om målet är att minska vikt, spara installationsutrymme eller dimensionera drivningen mer exakt efter applikationen.
Behöver du välja rätt slew drive?
Vi hjälper dig att hitta rätt WD-E Alu Line utifrån moment, belastning, storlek och övriga krav i din applikation. Kontakta oss för hjälp med dimensionering och rätt utförande.
