Svängkransar
Svängkranslager för höga axiala, radiala och tiltmoment, pålitliga i krävande applikationer.
Slew drives består av kullager eller rullager, snäckväxel och hydraul-/elektriskmotor som klarar av tunga rotationslaster med mycket höga vridmoment/tiltmoment.
Tillsammans med vår leverantör IMO erbjuder vi på Bengtssons Maskin: Applikationssupport, lagerhållning mot avtal och montering av hydraulmotorer, bromsar, givare och kuggväxelmotorer.
Våra slew drives från IMO är slutna enheter vilket innebär en hög grad tillförlitlighet mot yttre miljöpåverkan samt skyddar från både skador och smörjmedelsförlust, vilket ger längre hållbarhet och lägre underhållskostnad.
Vill du veta mer om våra slew drives, kan du läsa mer här!
Slew drive serie WD är avsedd för intermittent drift. Momentöverföringen sker med snäckskruv och snäckhjul och är den produkt på marknaden som ger den högsta momentöverföringen i förhållande till sin storlek och vikt. Slew drive serie WD kan drivas hydrauliskt och elektriskt.
Tack vare den höga utväxlingen i snäckan kan serie WD-L överföra höga vridmoment trots sina små dimensioner från 3280 Nm till 446504 Nm. WD-L kan klassificeras för offshore eller marin miljö.
Pdf katalogen innehåller alla tekniska data och underlag för ett korrekt val av storlek.
Klicka på tabellerna för att få upp större format och alternativet att ladda ner filen.
Med sina robusta rullager erbjuder WD-H betydligt högre lastkapacitet. Seriens cylinderformade rullar har en större kontaktyta mellan den inre och yttre lagerbanorna vilket medför till ett betydligt högre lastkapacitet än andra jämförbara modeller som använder kullager.
Klicka på tabellerna för att få upp större format och alternativet att ladda ner filen.
Slew drive serie SP (Spur Pinion) är avsedd för kontinuerlig drift. I serie SP sker momentöverföringen med cylindriska kuggar och de är därför inte självhämmande. I vissa applikationer kan det därför vara nödvändigt med en broms.
IMO har nu lanserat ett utökat standardprogram av deras klassiska SP-H serie. Raceway-diametrarna 1055, 1155, 1255, 1355 och 1455 har lagts till.
Vi använder såklart vår leverantör Rossis växelmotorer till SP-H Open Solution.
Pinionen i SP-H är upplagrad med hjälp av planetväxelns lagring. Det högsta vridmomentet är begränsad av den maximala radiella kraften. Vridmoment från 27 600 Nm till 51 888 Nm.
Pdf katalogen innehåller alla tekniska data och dimensioner för ett korrekt val av storlek.

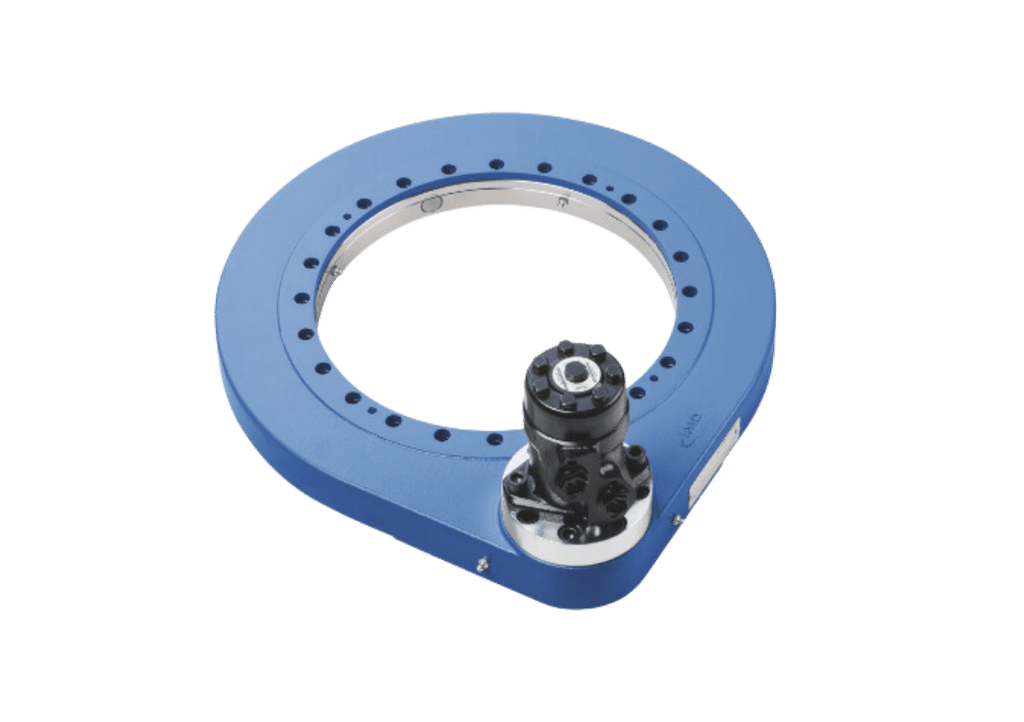

Pinionen är lagrad av två radiella lager som är integrerad i motorfästet. Den använder en enkelradig svängkrans kullager med hydraulisk eller elektrisk drift. Vid hydraulmotordrift kan SP-I köras direkt utan mellanliggande växellåda.
Klicka på tabellerna för att få upp större format och alternativet att ladda ner filen.
Våra slew drives består som sagt av kullager, snäckväxel och motor. Dessa mekaniska enheter används för att överföra vridmoment och rotation i olika applikationer. Användningsområden för slew drives sträcker sig över en rad olika industrier och applikationer. Dessa enheter används främst när det finns behov av att rotera eller föra en last i en cirkulär eller horisontell rörelse. Här är några exempel på användningsområden:
Slew drives är utformade för att möta kraven på robusthet, hållbarhet och tillförlitlighet. De viktigaste tekniska specifikationerna kan variera beroende på tillverkaren och applikationen, men här är några vanliga egenskaper och fördelar:
En av de produkterserier som vi erbjuder är SP-serien. SP-serien av slew drives är utformad för att klara av tunga rotationslaster och höga vridmoment, och den erbjuder en pålitlig och robust lösning för olika applikationer.
En annan serie att utforska är WD-serien. WD-serien av slew drives är speciellt utvecklad för att möta kraven inom olika industrier och applikationer. Denna serie kombinerar hög belastningskapacitet med hög precision och tillförlitlighet. Genom att använda WD-serien kan du få en kraftfull och mångsidig lösning för dina rotations- och vinkeljusteringsbehov.
