Produkter > Precision > Lagerenheter

Lagerenheter

Svängkranslager är ett trådlager som försetts med en inner och ytterring. Fördelen med detta system är bl.a. att ytter- och innerring kan vara i andra material än stål – t.ex aluminium för låg vikt.

LVA-serie

LVA är ett lager tillverkat av stål, konstruerat för medelsnabba rotationshastigheter och precision.



LVA är ett installationsklart komplett kullager med integrerat trådkullager. Med sin 4-punktsteknik absorberas belastningar från alla sidor, vilket gör lagret tåligt mot både stötar och vibrationer.



Lagret är tätat på båda sidor och förspänt utan glapp, vilket ni själv kan justera.



Material:

  • Husringar: C45N
  • Trådringar: 54SiCr6
  • Rullar: 100Cr6
  • Korgar: PA12
  • Tätning: NBR



Temperatur:

-20°C +80°C, undantag upp till +100°C



Periferihastighet:

Max 5 m/s, utan tätning max. 10 m/s



Smörjmedel:

Shell Gadus S3 V220C2

LVB-serie

LVB är ett installationsklart lager i aluminium med integrerat trådkullager av stål, konstruerat för medelsnabba rotationshastigheter och precision.



Med sin 4-punktsteknik absorberas belastningar från alla sidor, vilket gör lagret tåligt mot bådestötar och vibrationer. Lagret är tätat på båda sidor och förspänt utan glapp, vilket ni själv kan justera.



Material

  • Husringar: AlZnMgCu05 Trådringar: 54SiCr6
  • Rullar: 100Cr6
  • Korgar: PA12
  • Tätning: NBR



Temperatur:

-20°C +80°C, undantag upp till +100°C



Periferihastighet:

Max 5 m/s, utan tätning max. 10 m/s



Smörjmedel:

Shell Gadus S3 V220C2



LVC-serie

LVC har en design med dubbla trådkullager av stål. Franke lager av typen LVC är lämpligt för höga periferihastigheter.



En stor fördel är dess höga dynamik och låga rotationsmotstånd. LVC är ett installationsklart, underhållsfritt komplett kullagersystem med lång livslängd tack vare sin låga friktion.

Material

  • Husringar: C45N
  • Trådringar: 54SiCr6
  • Rullar: 100Cr6
  • Korgar: PA12



Temperatur:

-20°C +80°C, undantag upp till +100°C



Periferihastighet:

Max 20 m/s



Smörjmedel:

Shell Gadus S3 V220C2

LVD-serie

VD är ett lager med externa kuggar och ringar av stål, konstruerat för medelsnabba rotationshastigheter och precision. LVD är ett installationsklart komplett kullager med integrerat trådkullager.



Med sin 4-punktsteknik absorberas belastningar från alla sidor, vilket gör lagret tåligt mot både stötar och vibrationer. Lagret är tätat på båda sidor och förspänt utan glapp, vilket ni själv kan justera.



Material

  • Husringar: C45N/42CrMo4V
  • Trådringar: 54SiCr6
  • Rullar: 100Cr6
  • Korgar: PA12, Tätning: NBR



Temperatur:

-20°C +80°C, undantag upp till +100°C



Periferihastighet:

Max 5 m/s, utan tätning max. 10 m/s



Smörjmedel:

Shell Gadus S3 V220C2



LVE-serie

LVE är ett lager med tandremsutrustning med ringar av aluminium, konstruerat för medelsnabba rotationshastigheter och precision. LVE är ett installationsklart komplett kullager med integrerat trådkullager.



Med sin 4-punktsteknik absorberas belastningar från alla sidor, vilket gör lagret tåligt mot både stötar och vibrationer. Lagret är tätat på båda sidor och förspänt utan glapp, vilket ni själv kan justera.



Material:

  • Husringar: AlZnMgCu05
  • Trådringar: 54SiCr6
  • Rullar: 100Cr6
  • Korgar: PA12
  • Tätning: NBR



Temperatur:

-20°C +80°C, undantag upp till +100°C



Periferihastighet:

Max 5 m/s, utan tätning max. 10 m/s



Smörjmedel:

Shell Gadus S3 V220C2



LVG-serie

LVG är ett tvåradigt vinkellager tillverkat av aluminium, lämpligt för höga laster. Fördelar är dess vridstyvhet, låga rotationsmotstånd och låga vikt.



LVG är ett installationsklart komplett lager med integrerat trådkullager. Konstruerat som rullager, absorberas belastningar från alla sidor, vilket gör lagret tåligt mot både slag och vibrationer.



Lagret är tätat på båda sidor och förspänt utan glapp. LVG väger 60% mindre jämfört med stållager tack vare dess aluminiumkonstruktion.

Material

  • Husringar: ENAW7022
  • Trådringar: 67SiCr5
  • Rullar: 100Cr6
  • Korgar: POM
  • Tätning: NBR



Temperatur:

-20°C +80°C, undantag upp till +100°C



Periferihastighet:

Max 4 m/s



Smörjmedel:

Shell Gadus S3 V220C2



Relaterade produkter

Linjärstyrningar

Linjärstyrningar är ett system där kvalité och hög tekniknivå är adelsmärken. Skenor och vagnar tillverkas i aluminium för lägsta vikt…

LÄS MER >

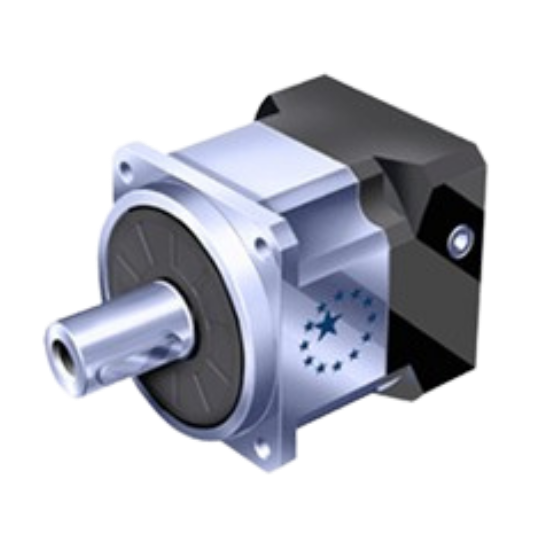

Växelmotorer
